1.產品簡介

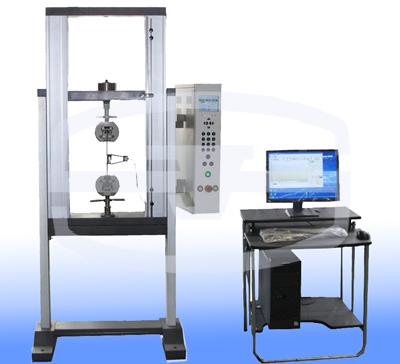

濟南試金的電子萬能試驗機產品外觀新穎，機架主體由高剛性一次性擠壓成型鋁型材組成，獨特的組合設計結構可按人體工程學調節測試空間位置。采用高精度、無間隙精密滾珠絲杠，提高了傳動效率和位移精度。電器、控制于一體的帶有液晶顯示屏的控制柜側掛于主機的右側，應用時代F020控制器，通過前面板上的切換按鍵可實現上下位機獨立控制�？蓪�(shí)現試驗力、試樣變形和橫梁位移等參量的閉環控制。試驗空間大，可方便的配置多種附件。適合于廠礦企業，特別是高等院校、科研機構等部門進行材料的拉、壓、彎等力學性能檢測。
2.引用標準：
GB/T16491-2008《電子式萬能試驗機》
GB/T2611-2007《試驗機通用技術要求》
JB/T6146-2007《引伸計 技術條件》
GB/T6147-1992《試驗機包裝、包裝標志、儲運技術要求》
GB/T6825.1-2002《靜力單軸試驗機的檢驗第一部分 拉力和（或）壓力試驗機測力系統的檢驗與校準》
3.濟南試金的設備主要特點
（1）主機為支架式單空間，機架主體由高剛性一次性擠壓成型鋁型材組成，獨特的組合設計結構可按人體工程學調節測試空間位置。
（2）自主開發的液晶顯示屏控制柜集電器、控制于一體側掛于主機的右側，通過前面板上切換按鍵可實現上下位機獨立控制；
（3）液晶顯示屏控制柜給電子式萬能試驗機提供了一種新的控制方式，使用戶可以在脫離微機的情況下進行一般性試驗。具有人機界面友好，顯示清晰，操作方便靈活等特點。
（4）應用時代自主開發的F020控制器，可實現試驗力、試樣變形和橫梁位移等參量的閉環控制；
4.濟南試金試驗機主要技術參數和技術指標
|
序號 |
項目名稱 |
技術參數 |
|
1 |
最大試驗力（kN） |
20 |
|
2 |
濟南試金試驗力級別 |
0.5級 |
|
3 |
試驗力測量范圍 |
80N～20kN，全程不分檔 |
|
4 |
鑒別力范圍 |
0.25%FL |
|
5 |
變形測量范圍 |
2%Le～100%Le |
|
6 |
變形測量準確度 |
±0.5% |
|
7 |
位移分辨力 |
0.001 |
|
8 |
位移測量準確度 |
±0.5% |
|
9 |
速度范圍（mm/min） |
0.005～1000，無級調速 |
|
10 |
速度準確度 |
±0.5% |
|
11 |
橫梁最大拉伸行程 |
600 |
|
12 |
試驗空間寬度 |
430 |
|
13 |
最大壓縮行程 |
600 |
|
14 |
外形尺寸（寬×深×高）（mm） |
1016×660×1990 |
|
15 |
濟南試金主機質量 |
232 |
|
16 |
電源 |
0.75KW AC220V±10% |
產品具體參數及服務請咨詢：時代試金 翟勝13851491314
