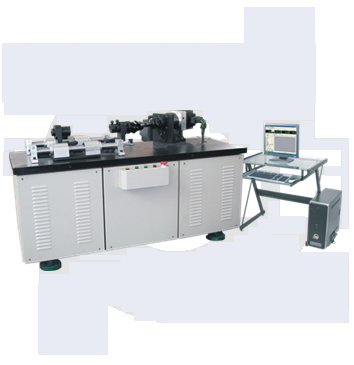

濟南試金PWX-100彎曲旋轉疲勞試驗機產品簡介
主要用于金屬線材旋轉彎曲疲勞的檢測。可測試直徑均勻的金屬圓形截面線材，將試樣彎曲規定角度后，濟南試金試驗機夾緊試樣并帶動試樣沿軸線旋轉，通過調整或更換夾具，適應不同的被測試樣的試驗。試驗機采用計算機控制操作，可設置彎曲角度、夾頭空間長度、扭轉速度。實時顯示試驗圈數、試驗曲線、記錄試驗過程最大彎矩峰值，記錄疲勞斷裂的旋轉次數，試樣斷裂自動停機，試驗數據存儲，打印試驗結果。還可測定彎曲過程中的最大應力。濟南試金試驗機超過額定最大彎距的3%~5%時，試驗機自動保護停機。
主要參數
| 項目名稱 |
規格、參數及指標 |
| 彎矩精確測量范圍 |
滿量程的3.0%~100% |
| 彎矩最小讀數值 |
滿量程彎矩的0.01%Nm |
| 濟南試金彎曲角度 |
0~45° |
| 彎曲角度最小讀數值 |
0.1° |
| 旋轉角度最小讀數值 |
0.1圈 |
| 彎矩示值相對誤差 |
3%-100%載荷范圍內≤±1.0% |
| 彎矩示值重復性相對誤差 |
3%-100%載荷范圍內≤1% |
| 試驗機加載速度 |
1r/min~120r/min |
| 試驗機加載速度精度 |
≤±1.0% |
| 兩夾頭間直線距離 |
150~300mm |
| 兩夾頭間直線距離測量精度 |
≤±0.1mm |
| 夾持試樣直徑范圍 |
φ3mm~φ8mm | 產品具體參數請咨詢：時代試金 翟勝 13851491314 |
