一.功能及結構簡述

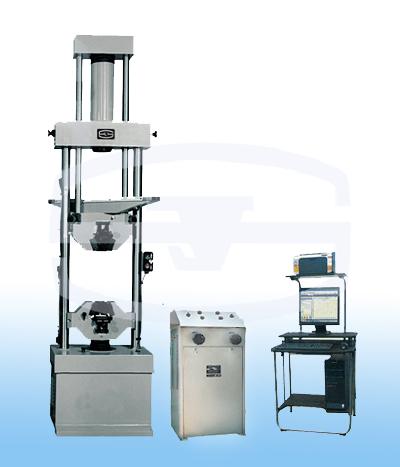

濟南試金WEW-100微機屏顯式液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、抗彎、剪切等試驗，增加簡單的附件和裝置，還能對木材、水泥、混凝土、橡膠及其制品進行試驗。主機采用油缸上置式結構，拉伸空間位于主機的下方，壓縮、彎曲試驗空間位于主機上方油缸座和下鉗口座之間，通過下鉗口座的移動調整拉伸試驗空間。測力機構采用傳感器測力，使用濟南試金公司自主研發的微機屏顯系統，能夠顯示試驗力、峰值、變形和各種試驗曲線，能夠打印各種試驗報告（需要特殊定制），用戶也可以自己編輯試驗報告的格式。
二、濟南試金的試驗機主要技術參數
|
序號 |
技術名稱 |
參 數 |
|
1 |
最大試驗力kN |
100 |
|
2 |
試驗力示值相對誤差 |
≤示值的±1% |
|
3 |
試驗力測量范圍 |
最大試驗力的4%~100% |
|
4 |
夾緊方式 |
手動 |
|
5 |
圓試樣夾持直徑mm |
Φ6~Φ22 |
|
6 |
扁試樣夾持厚度mm |
0~15 |
|
7 |
扁試樣夾持寬度mm |
70 |
|
8 |
最大拉伸試驗空間mm |
600 |
|
9 |
最大壓縮試驗空間mm |
355 |
|
10 |
控制柜外形尺寸mm |
610×700×1100 |
|
11 |
主機外形尺寸（包括活塞行程）mm |
610×700×2750 |
|
12 |
電機功率kW |
2.1 |
|
13 |
濟南試金主機質量kg |
1250 |
|
14 |
立柱凈間距mm |
395 |
|
15 |
上下壓盤尺寸mm |
Φ125 |
|
16 |
彎曲支輥間距mm |
600 |
|
17 |
彎曲支輥寬度mm |
100 |
|
18 |
容許彎曲度mm |
80 |
|
19 |
剪切試樣直徑mm |
Φ10 |
|
20 |
活塞最大行程mm |
250 |
|
21 |
活塞最大移動速度mm/min |
約150 |
|
22 |
試驗空間調整速度mm/min |
約200 |
產品具體參數及服務請咨詢：時代試金 翟勝13851491314
