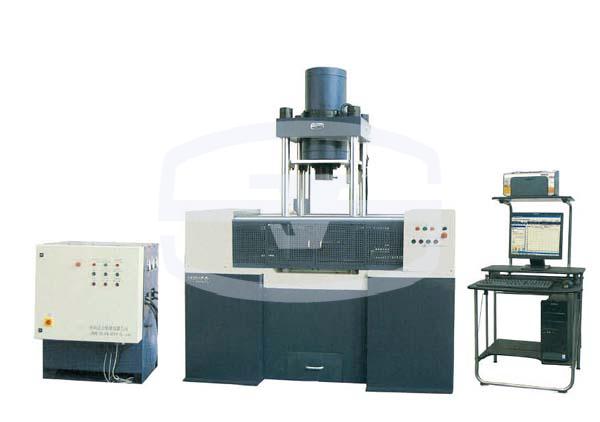

一、濟南試金板材彎曲試驗機簡介：板材彎曲機由主機及伺服液壓源微機伺服控制系統組成。主機采用整體鑄造框架，結構緊湊，剛度高；軸向彎曲油缸安裝在框架上端橫梁內，安裝在框架兩側的兩個壓平油缸采用同步控制且與彎曲支座相連接，具有調整支點距離和壓平的雙重功能；由計算機控制顯示彎曲力，壓力表指示彎曲或壓平時的工作油的壓力；框架下橫梁設計有落料孔，試件壓平后可自動落下。通過送油閥手動或計算機自動控制施加彎曲力，是對板材進行平面反向彎曲試驗和冷彎試驗的測試設備，為冶金單位和建筑單位檢驗鋼板及其他材料反彎性能和冷彎性能必不可少的試驗設備。
二、濟南試金設備工作程序：根據試件厚度確定二水平向支輥距離，由軸向加載油缸施力達到要求角度后停止。如需壓平試驗，可調整水平支輥距離后，驅動軸向支輥加壓到試件兩側，基本垂直時，退出軸向支輥，由兩水平向支輥施力達到完全壓平停止。
三、濟南試金板材彎曲試驗機的特點：
①主機采用整體鑄造框架，結構緊湊，剛度高。
②配軸向彎曲油缸，水平向壓平油缸三件套，彎曲壓平可連續完成，自動落料，操作簡便。自動化程度高。
③可單獨進行板材彎曲。
④支輥距離通過同步油缸液壓調整，標尺指示支點距離。
⑤彎曲力及軸向活塞位移值由計算機控制并顯示，壓平力由計算機顯示力值。
⑥彎曲角度由角度指示裝置指示。
⑦具有壓力超限保護、活塞行程保護功能。
⑧按鈕操作。
四、濟南試金板材彎曲試驗機的功能：
①自動測量、控制、數據采集處理、繪制曲線，打印曲線報告。
②彎曲力測量控制系統具有自動調零，自動標定，連續全程測量不分檔。
③可進行彎曲力、位移等速率控制并保持，具有超載、超限自動保護功能。
④力、位移二種控制方式可在試驗中任意切換。
